3 IN 1: lézerhegesztés + vágás + tisztítás.

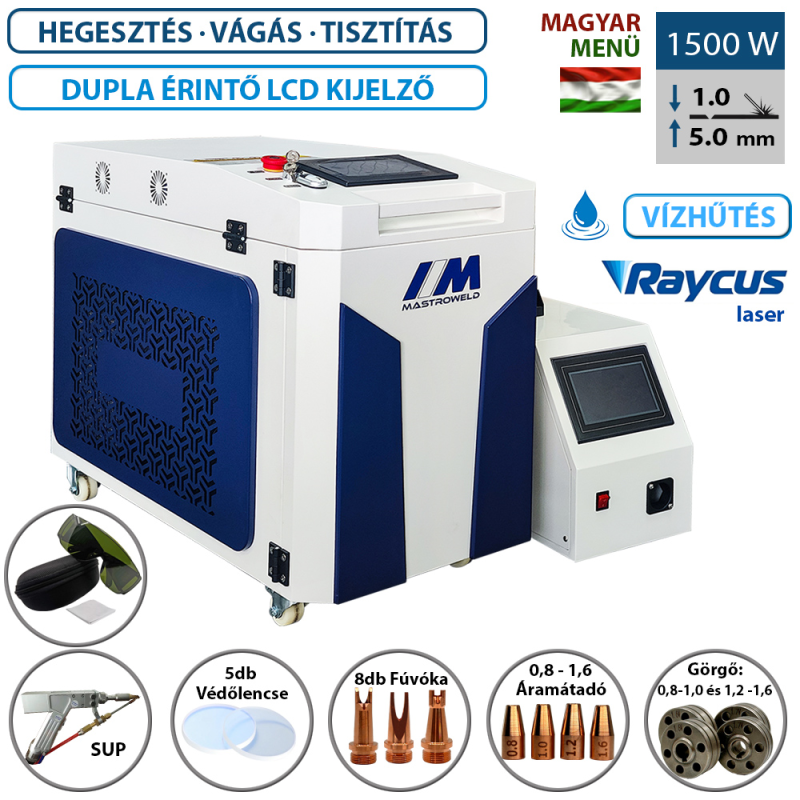

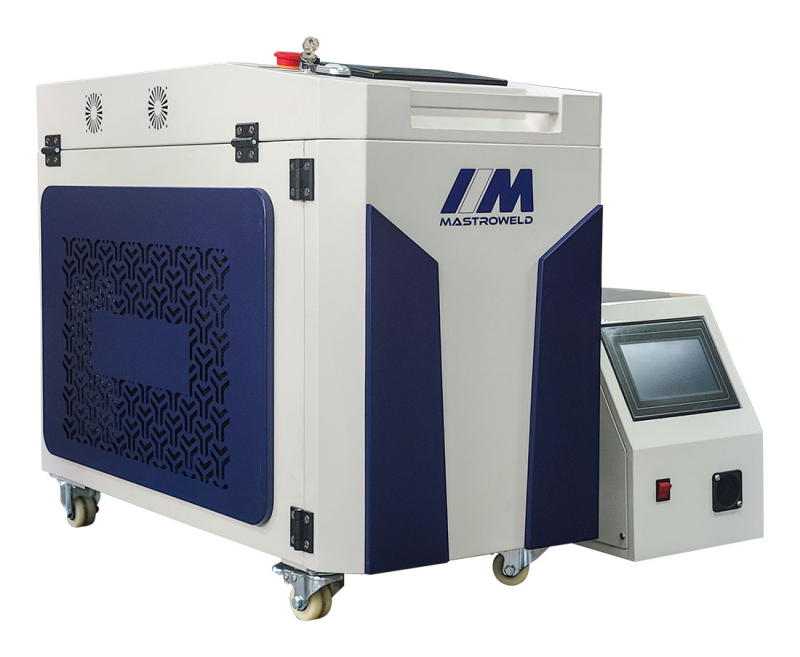

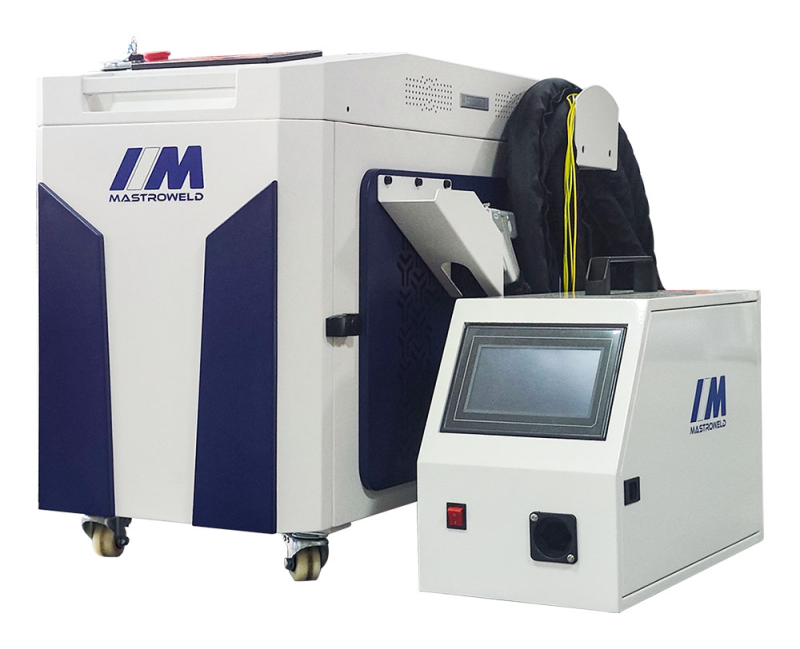

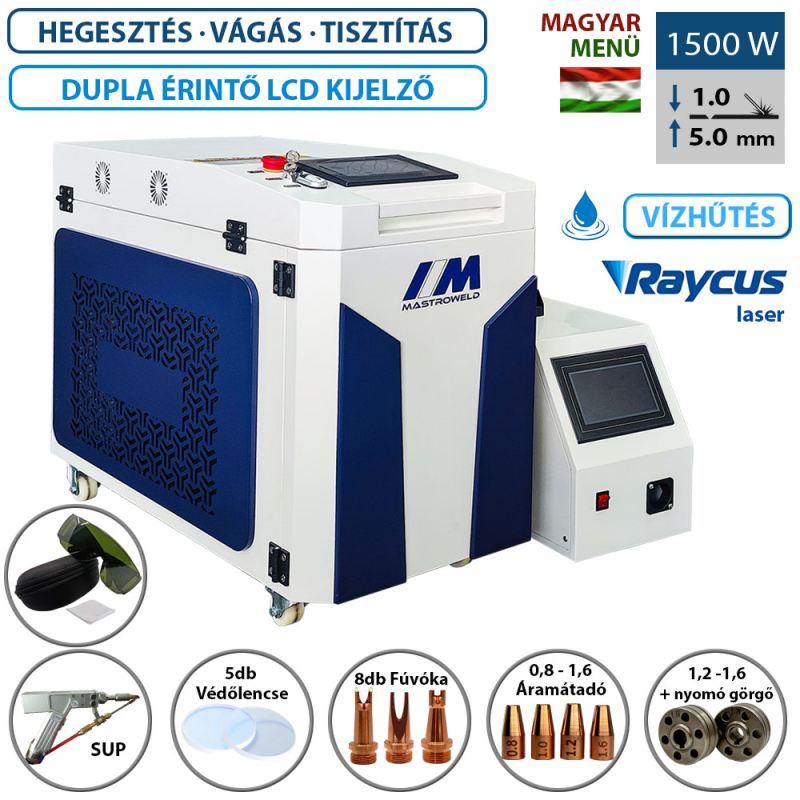

A MASTRO LASER 1500 egy lézerhegsztő / vágó / tisztító berendezés vízhűtővel és külön előtolóval rendelkező egység 10 méteres lézerszálas pisztollyal. Az egyik legelismertebb Raycus lézerforrással
A MASTRO LASER-1500 ELŐNYEI:
- Használata egyszerű és könnyen megtanulható, kezelhető nincs szükség profi hegesztőszakemberre.
- A hétköznapi dolgozók rövid betanítás után profin használhatják.
- A hosszú távú használat nagymértékben csökkentheti az utómunka költségeit.
- Mivel az elektro-optikai átalakítás hatékonysága magas, az energiafogyasztás alacsony.

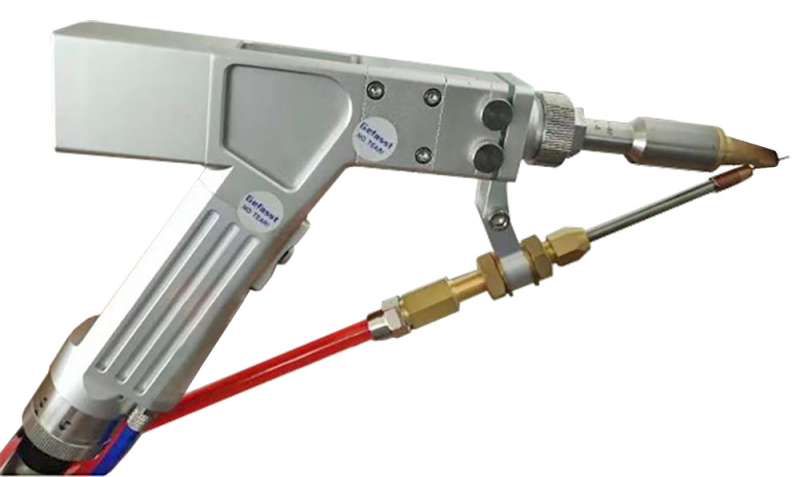

- A kézi hegesztőfej 10 méteres optikai szálakkal van felszerelve, ami rugalmas és hajlékony.
- A hegesztés alapvetően deformáció nélkül alakul ki.
- Különböző összetett munkadarabokat és szabálytalan alakú nagyméretű munkadarabokat is bármilyen szögben hegeszthet.
- Mivel a hegesztési területet kevés hőhatás éri, ezért nem könnyen deformálódik, nem feketedik, a hegesztési mélység nagy, a hegesztési varrat szép, nincs vagy kevesebb a porozitás, nincs szennyezés, emellett nincs szükség csiszolásra, csökkenthető a polírozási és szintezési folyamat is.
A hegesztési varrat szilárdsága eléri vagy meghaladja magát az alapanyagét.
Az érintőkapcsoló biztonsági funkciókkal van ellátva, így a lézersugár csak akkor kerül kibocsátásra, ha a hegesztőfúvóka hozzáér a fémhez.
Vörös irányfény a hegesztés közbeni pozíció ellenőrzésére.
A lézerhegesztő gép fiber lézert alkalmaz, amely magas fotoelektromos átalakítási hatékonysággal és hosszú, 100 000 órás élettartammal rendelkezik. Az elektromos energia által szolgáltatott energia 25%-30% -ban lézerenergiává alakul át, és a fotó elektromos átalakítási arány többszöröse a YAG- lézerének.
Kiváló hűtés - finom hegesztési szerkezet és jó ív teljesítmény.
A lézerhegesztés a hagyományos hegesztéshez képest mellőzheti az elektródák szükségességét, így csökkenti a napi karbantartási költségeket és jelentősen növeli a munka hatékonyságát.

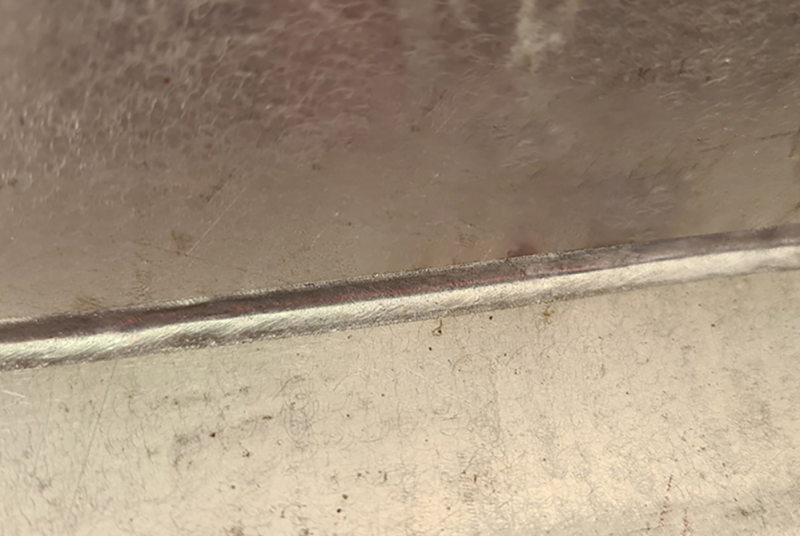

A hegesztési varrat vékony, a behatolási mélység nagy, a kúp kicsi, a pontosság nagy, a megjelenés sima, lapos és szép.
Nincs feltétlenül szükség fogyóanyagokra, kis méret, rugalmas felhasználhatóság, alacsony üzemeltetési és karbantartási költségek.
A lézer száloptikán keresztül kerül továbbításra, és orbitális forgatóval vagy robottal is használható.
LÉZERES TISZTÍTÁS:
A lézeres előtisztítás segítségével a hegesztendő anyagról könnyedén eltávolíthatjuk a korróziót és a szennyeződéseket ezáltal növelve a hegesztés minőségét. Ez az eljárás gyorsabb és hatékonyabb, mint a mechanikai tisztítás, nem igényli a vegyszer vagy csiszolóanyag használatát.
Tartozékok (aktualizálás alatt):
- 4 görgős különálló huzalelőtoló egység
- 2 db 0,8 - 1,0-es V profilú görgő
- 2 db 1,2 - 1,6-os V profilú görgő
- 2 db nyomógörgő
- 10 méteres lézárszálas pisztoly

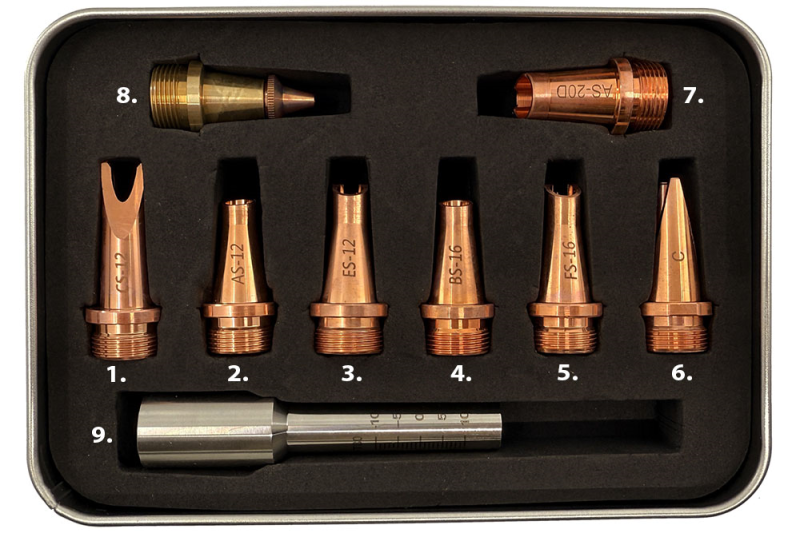

- 7 típusú fúvóka, amelyek támogatják a lapos szöget, a külső szöget, a belső szögű hegesztést és vágást
- CS-12: Külső sarokhegesztés, hegesztőhuzal 0,8,1,0,1,2mm
- ES-12: Külső sarokhegesztés, hegesztőhuzal 0,8,1,0,1,2mm
- BS-16: Lapos szögű (180 fokos) hegesztés, belső szögű (derékszögű) hegesztés, hegesztőhuzal 1,6 mm alatt
- FS-16: Külső sarokhegesztés, hegesztőhuzal 1,6 mm alatt
- C: Külső sarokhegesztés, hegesztőhuzal nélkül
- AS-20D: Külső sarokhegesztés, lapos szögű (180 fokos) hegesztés, kettős hegesztőhuzal 2,0 mm alatt
- Vágófúvóka

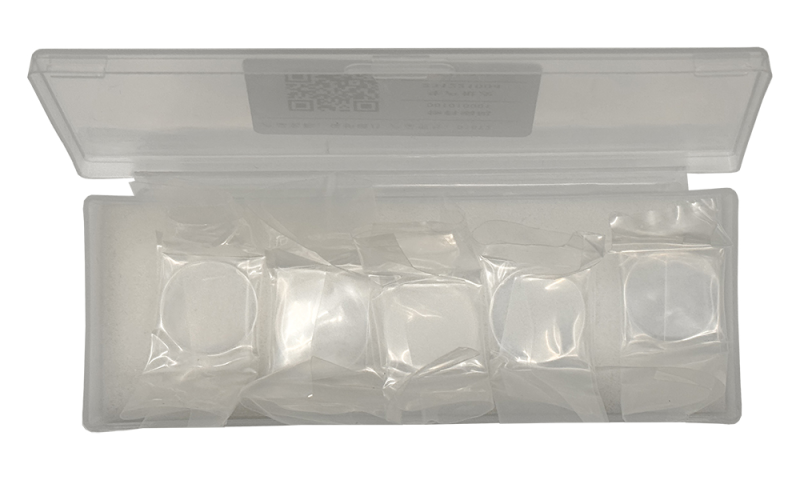

- 5 db védőlencse

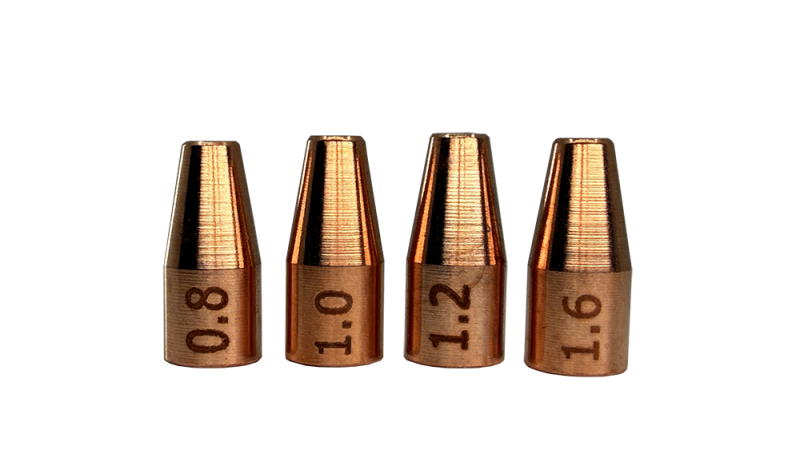

- Áramátadó 0,8 - 1,2 - 1,6

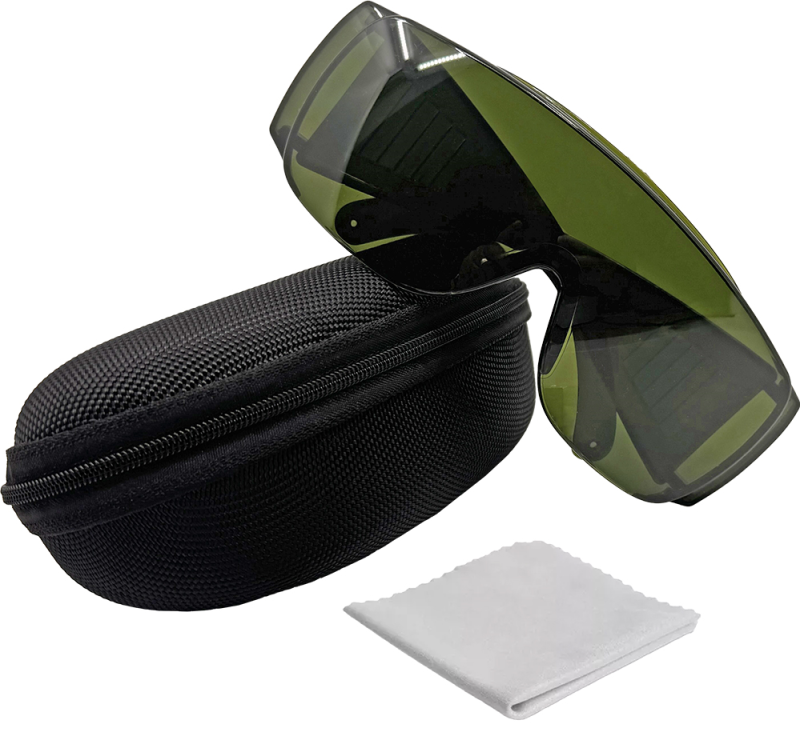

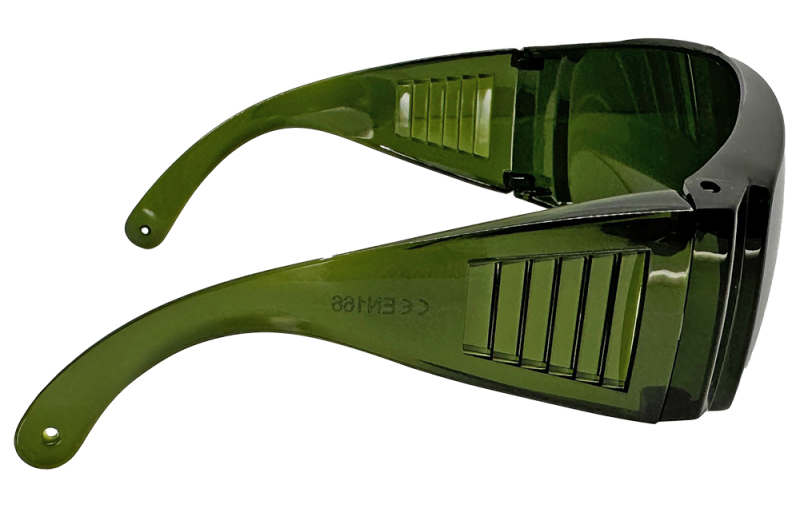

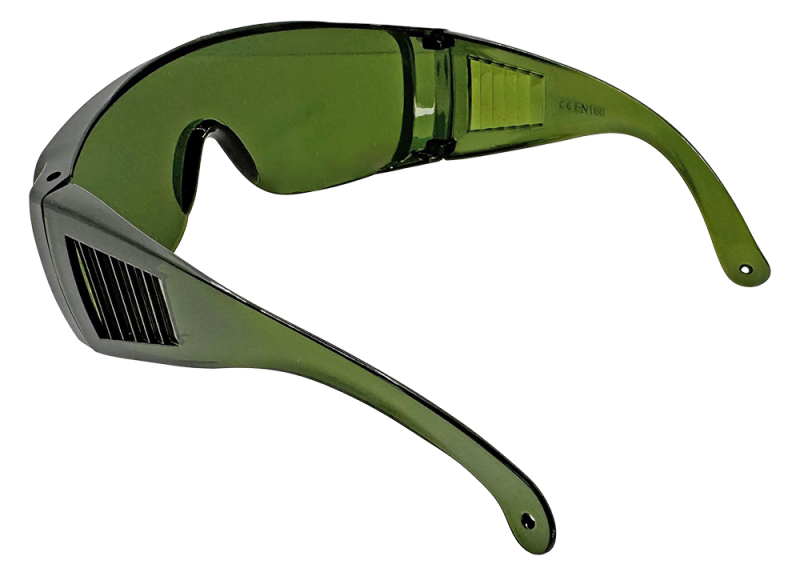

- Lézervágó szemüveg + védőtok + mikroszálas szemüvegtörlő kendő
- vezérlőkábel

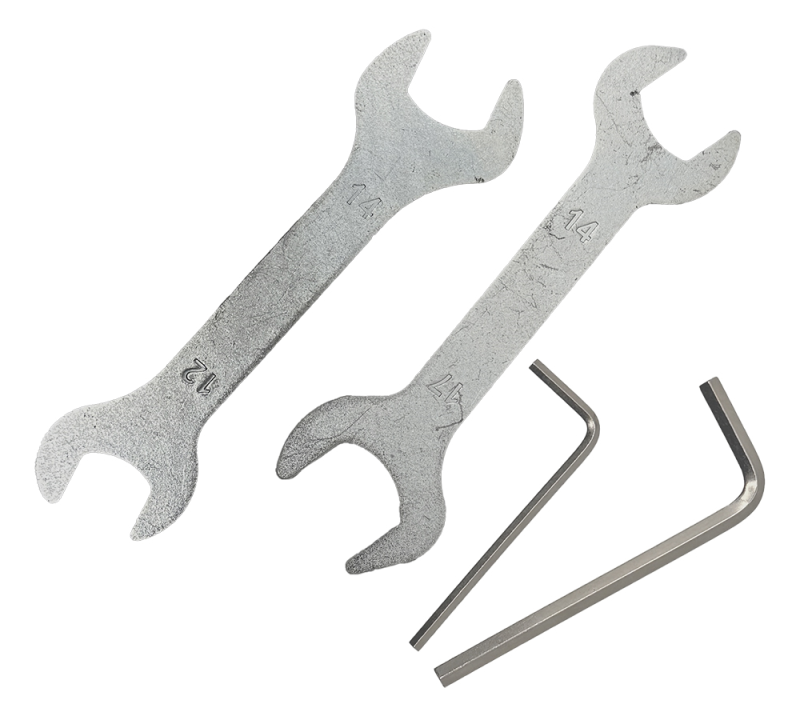

- 12-es dupla villáskulcs
- 14-es dupla villáskulcs
- 2 db imubuszkulcs

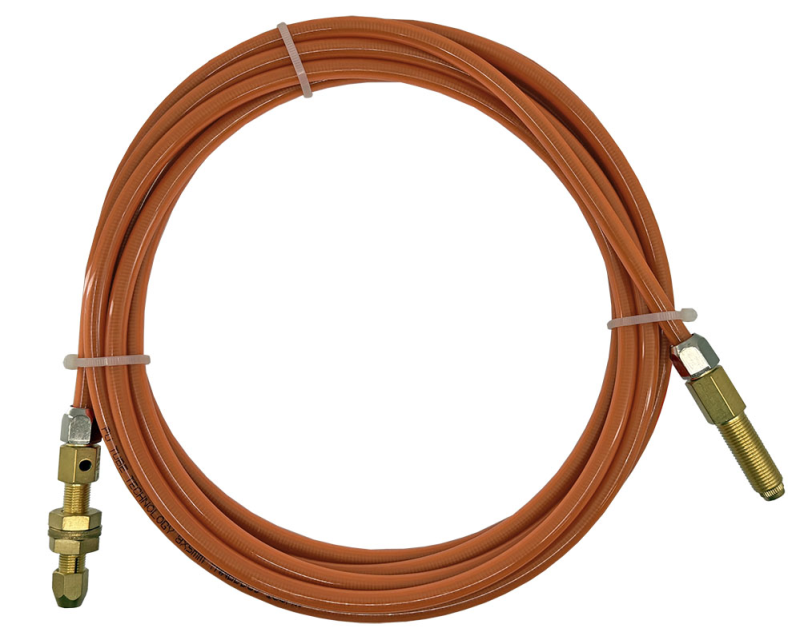

- Huzalvezető cső

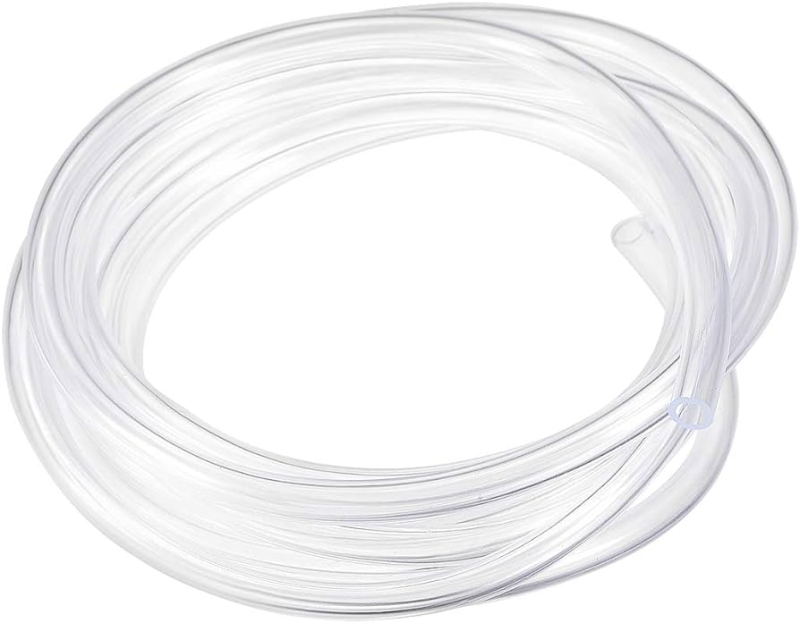

- 6,5 x 10m átlátszó gáztömlő
- Lézer középpontot segítő beállító kendő
- Tisztító pálcika
Hegeszthető huzalvastagság: 0,8 - 1,0 - 1,2 - 1,6 mm
Műszaki paraméterek:
Lézer teljesítmény | valós 1500 W |
Középső hullámhossz | 1080 nm |
Kimeneti teljesítmény stabilitása | <3% |
Lézer frekvencia | 50 Hz – 5 kHz |
Állítható teljesítménytartomány | 10 - 100% |
A sugár minősége | 1.1 |
Optimális működési környezet | Hőmérséklet 0 - 40 °C, páratartalom 20% - 80% |
Villamosenergia igény | AC 220 V |
Kimeneti munkakábel hossz | 10 m |
Hűtési módszer | Belső hűtőrendszer |
Maximális teljesítmény | 7 kW |
Alkalmazási területek:
Széles körben használják az autóiparban, a gépgyártásban, az orvosi berendezésekben, a hajóépítésben, a vegyiparban, a repülőgépiparban, az akkumulátorok és a mindennapi szükségletek iparában.
Anyag | 1500 watt |
Rozsdamentes | 0.5 mm – 3 mm |
Ötvözetlen acél | 0.5 mm – 3 mm |
Alumínum | 0.5 mm – 1,5 mm |
Sárgaréz | 0.5 mm – 1,5 mm |
Horganyzott lemez | 0.5 mm – 1,8 mm |
Szénacél | 0.5 mm – 3 mm |
ÖSSZEHASONLÍTÁS | AWI | KÉZI LÉZER HEGESZTŐ |
Hegeszthető anyagok | Rozsdamentes acél / szén acél / horganyzott lemez / sárgaréz / alumínium ötvözet és egyéb fém anyagok stb. | |
Hegesztés módszer | Ponthegesztés, tompa varratos hegesztés, hézag varratos hegesztés, sarok hegesztés, él hegesztés stb. | |
Hegesztési jellemzők | Hegesztési sebesség: két - háromszor gyorsabban, mint az AWI hegesztés, egy gép évente legalább +1 hegesztő munkatárs munkaidejét takarítja meg. | |
A munkadarabra érkező hőhatás | Magas | Alacsony |
Munkadarab deformációja | Nagy | Kicsi |
Anyag kötési erő | Jó | Jó |
Utóhegesztés kezelés | Szükséges varrattisztítás, pácolás | Nem szükséges tisztítás, pácolás |
Hegesztés sebesség | Normál | Kétszer, háromszor gyorsabb |
Gyakori alkalmazható anyagokat | Rozsdamentes acél / szén acél / horganyzott lemez / sárgaréz / alumínium ötvözet és egyéb fém anyagok | |
Fogyóeszközök | AWI pálca, wolfram elektróda, argon gáz | (hegesztés huzal), lencse, argongáz |
Művelet nehézség | Bonyolult, tapasztalat és szaktudás szükséges | Egyszerű, 30 perces betanítás után használható |
Kezelői biztonság | Fröccsenés, sugárzás | Kevés fröccsenés, alacsony fény intenzitás, energia koncentráció, beépített biztonsági érzékelő |
Varrat kép formálás | Kézi, kézügyességet és szaktudást igénylő | Automatikus |
Állítható hegesztési pont szélessége | Nem | Állítható |
Alkalmazási terület | Csak hegesztés | Hegesztés, vágás, tisztítás |
Deformáció | Nagy energia tartomány, nagy hegesztési deformáció és feszültség | Sűrített energia, kis feszültség és kis deformáció |
Hegesztés huzal nélkül | IGEN | IGEN |
Energia költség | 100% | 80% |
